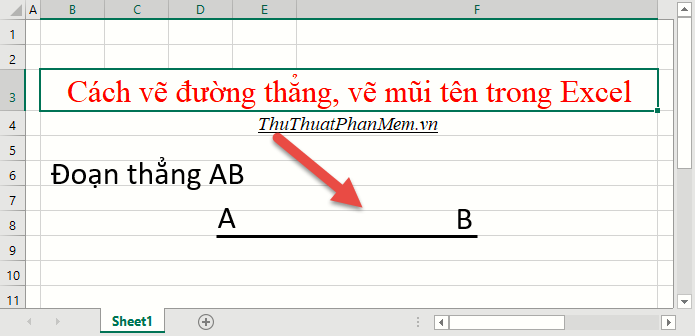

Cách vẽ đường thẳng, vẽ mũi tên trong Excel

Cách trình bày sơ đồ tư duy giúp người đọc dễ dàng hình dung và nắm bắt vấn đề nhanh chóng. Trong bài viết này, chúng tôi sẽ giúp bạn vẽ đoạn thẳng, vẽ mũi tên trong Excel để giúp bạn hoàn thành sơ đồ cần thể hiện.

Cách vẽ đường thẳng, vẽ mũi tên trong Excel

1. Vẽ một đường trong Excel

Vẽ đường thẳng:

Chuyển đến tab Chèn -> Hình minh họa -> Hình dạng -> nhấp vào biểu tượng Đường để vẽ đường:

Chuyển đến tab Chèn - Hình minh họa - Hình dạng - nhấp vào biểu tượng Đường

Nhấn giữ chuột và rê theo hướng bạn muốn vẽ đoạn thẳng (lưu ý trong quá trình vẽ nên giữ phím Shift để đoạn thẳng không bị đứt đoạn) kết quả là bạn đã vẽ được đoạn thẳng:

Giữ chuột và kéo theo hướng bạn muốn vẽ một đường

Tùy chỉnh độ dày và màu sắc của đường:

Sau khi vẽ, bạn có thể tùy chỉnh độ dày cho đoạn thẳng bằng cách nhấp chuột vào đoạn thẳng vừa vẽ -> vào tab Format -> Shape Outline -> Weight -> chọn độ dày mong muốn cho đoạn thẳng:

Tùy chỉnh độ dày của đường

Ngoài ra, bạn có thể thay đổi màu của đường bằng cách nhấp vào màu để thay đổi:

Thay đổi màu của đường

Chèn nội dung văn bản trên dòng:

Để chèn văn bản vào một dòng, ví dụ vẽ đoạn thẳng AB với điểm đầu A, điểm cuối B. Chuyển đến tab Chèn -> Văn bản -> Hộp văn bản:

Đi tới Chèn - Văn bản - Hộp văn bản.  chuyển hướng

Nhấn giữ chuột theo hướng bạn muốn tạo Textbox -> nhập nội dung văn bản cho textbox kết quả:

Nhấn giữ chuột theo hướng bạn muốn tạo Hộp văn bản - nhập nội dung

Tuy nhiên, bạn cần xóa viền và nền để Textbox không bị lộ, bạn chỉ cần nhấp chuột phải vào Textbox -> Format Shapes:

Nhấp chuột phải vào Hộp văn bản - Định dạng Hình dạng

Trong phần dòng, chọn Không có dòng để xóa đường viền:

Trong phần dòng, chọn Không có dòng để xóa đường viền

Trong phần Tô màu, bấm Không tô để loại bỏ màu nền cho Hộp văn bản kết quả đã tạo điểm A trên dòng:

Trong phần Điền, bấm Không điền

Tương tự, sao chép hộp văn bản và đặt tên cho điểm B của đoạn thẳng kết quả:

Sao chép tên hộp văn bản điểm B của đoạn thẳng

Nếu bạn cần giao điểm đầu tiên và cuối cùng của đoạn thẳng, chỉ cần sử dụng hình elip để vẽ thêm 2 điểm cuối của đoạn thẳng:

Sử dụng hình elip vẽ thêm 2 điểm cuối của đoạn thẳng

Kết quả vẽ giao điểm thứ nhất của đoạn A:

Kết quả vẽ điểm giao nhau đầu tiên của đoạn A

Tương tự sao chép điểm đánh chặn tại điểm B cho kết quả:

Sao chép điểm đánh chặn tại điểm TẮT

Nhóm các đối tượng trong bản vẽ

Để thuận tiện cho quá trình di chuyển các đối tượng trong hình không bị xê dịch đến các vị trí khác nhau, bạn cần nhóm các đối tượng trong dòng thành một đối tượng chung bằng cách nhấn giữ phím Ctrl -> nhấn chọn tất cả các đối tượng. đối tượng trong ảnh -> nhấp chuột phải vào đối tượng bất kỳ trong ảnh và chọn Nhóm -> Nhóm để nhóm các đối tượng:

Chọn Nhóm để nhóm các đối tượng

Do đó, các đối tượng được nhóm lại thành một hình dạng mà bạn có thể di chuyển dễ dàng mà không lo vị trí của các đối tượng trong ảnh bị thay đổi:

Kết quả là, các đối tượng được nhóm lại thành 1 hình dạng

2. Vẽ Mũi tên trong Excel

Tương tự như cách vẽ đoạn thẳng để vẽ mũi tên, chỉ khác ở chỗ bạn chọn công cụ vẽ Line Arrow:

Chọn công cụ vẽ Đường mũi tên

Bấm và giữ trái chuột để kéo và thả dòng có chứa mũi tên:

Nhấn giữ trái chuột và kéo thả dòng chứa mũi tên

Tương tự, bạn thay đổi độ dày và màu sắc, thêm một dấu chặn ở một đầu không chứa mũi tên:

Thay đổi độ dày và màu sắc, thêm điểm chặn ở 1 đầu

Ngoài ra, bạn có thể vẽ một đường có cả hai đầu của một mũi tên hoặc một đối tượng uốn cong có chứa một mũi tên trong Shapes:

Vẽ một đường với cả hai đầu là mũi tên

Cách chèn văn bản và nhóm các đối tượng bạn thực hiện tương tự như cách vẽ một đoạn thẳng.

Bạn cũng có thể sử dụng đối tượng Block Arrows để thể hiện bản đồ tư duy của mình, ví dụ như một biểu đồ thể hiện sự chuyển hóa của hơi nước:

Sử dụng đối tượng Block Arrows để thể hiện bản đồ tư duy

Trên đây là một số cách và ví dụ áp dụng khi bạn vẽ đường thẳng, vẽ mũi tên trong Excel. Chúc may mắn!
